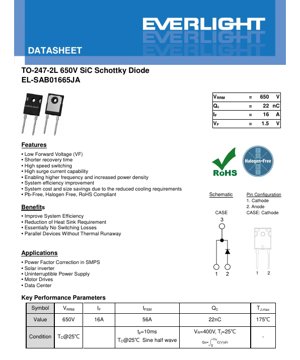

TO-247-2L封装 650V碳化硅肖特基二极管规格书 - 16A正向电流 - 1.5V正向压降 - 碳化硅功率器件技术文档

1. 产品概述

本文档详细阐述了一款高性能碳化硅肖特基二极管的规格参数。该器件专为对效率、热性能和开关速度要求苛刻的高压、高频功率转换应用而设计。TO-247-2L封装提供了坚固的机械解决方案和优异的热特性，使其适用于严苛的工业和可再生能源系统。

这款碳化硅肖特基二极管的核心优势在于其材料特性。与传统的硅PN结二极管不同，碳化硅肖特基势垒二极管几乎没有反向恢复电荷，而反向恢复电荷是电路中开关损耗和电磁干扰的主要来源。这一特性是其性能优势的根本所在。

2. 深入技术参数分析

2.1 绝对最大额定值

绝对最大额定值定义了可能导致器件永久性损坏的应力极限。这些值并非正常工作的目标值。

• 重复峰值反向电压：650V。这是可以重复施加的最大瞬时反向电压。
• 浪涌峰值反向电压：650V。器件能够承受的最大非重复性反向电压尖峰。
• 连续正向电流：16A。二极管可以连续导通的最大直流电流，受限于结到外壳的热阻和最高结温。
• 浪涌非重复正向电流：在壳温为25°C、脉宽10ms、正弦半波条件下为56A。此额定值对于评估二极管处理短路或浪涌电流事件的能力至关重要。
• 结温：最高175°C。在此温度以上工作或存储器件将降低其可靠性。

2.2 电气特性

这些参数定义了器件在指定测试条件下的性能。

• 正向电压：在正向电流16A、结温25°C时，典型值为1.5V，最大值为1.85V。这种低正向电压是碳化硅技术的关键优势，可直接降低导通损耗。在最高结温175°C时，正向电压会增加到约1.9V，显示出正温度系数。
• 反向电流：在反向电压520V、结温25°C时，典型值为2µA，最大值为60µA。即使在高温下，漏电流也保持相对较低，表明其具有良好的高温阻断能力。
• 总电容电荷：在反向电压400V、结温25°C时，典型值为22nC。该参数与结电容一起，对于计算高频应用中的容性开关损耗至关重要。低电容电荷值可最大限度地减少这些损耗。
• 电容储能：在反向电压400V时，典型值为3.1µJ。该能量在每次开关周期中对结电容进行充放电时耗散。

2.3 热特性

热管理对于可靠性和性能至关重要。

• 结到外壳热阻：典型值为1.3°C/W。该低值表明从半导体结到封装外壳具有优异的传热能力，便于高效散热。外壳与阴极电气连接。
• 总功耗：在壳温25°C时为115W。这是在理想冷却条件下器件能够耗散的最大功率。在实际应用中，根据散热器的热阻和环境温度，允许的功耗会更低。

3. 性能曲线分析

规格书提供了几条对设计至关重要的特性曲线。

3.1 正向电压-正向电流特性曲线

该图显示了不同结温下正向电压与正向电流的关系。它展示了二极管正向电压的正温度系数，当多个器件并联时，有助于电流均流，防止热失控。

3.2 反向电压-反向电流特性曲线

该曲线绘制了不同温度下反向漏电流与反向电压的关系。用于验证阻断性能并估算关断状态下的功率损耗。

3.3 反向电压-结电容特性曲线

该图显示了结电容如何随反向电压增加而减小。这种非线性特性对于建模开关行为和设计谐振电路非常重要。

3.4 最大正向电流-壳温特性曲线

该曲线定义了最大允许连续正向电流与壳温的函数关系。它由功耗极限和热阻推导而来，为散热器尺寸选择提供了实用指南。

3.5 浪涌电流-脉宽特性曲线

该图说明了除10ms额定值外，其他脉宽下的浪涌电流承受能力。它使设计人员能够评估器件应对各种故障条件的鲁棒性。

3.6 电容储能-反向电压特性曲线

该曲线显示了电容储能如何随反向电压增加而增加。该能量在开通期间会贡献开关损耗。

3.7 瞬态热阻

瞬态热阻与脉宽的关系曲线对于评估短时功率脉冲期间的温升至关重要。它表明，对于非常短的脉冲，由于热量尚未扩散到整个封装，有效热阻低于稳态值。

4. 机械与封装信息

4.1 封装外形与尺寸

器件采用TO-247-2L封装。详细的机械图纸提供了所有关键尺寸，包括引脚间距、封装高度和安装孔位置。"2L"标识表示双引脚版本。外壳与阴极引脚电气连接。

4.2 引脚配置与极性识别

• 引脚1：阴极。
• 引脚2：阳极。
• 外壳/安装片：与阴极电气连接。在进行电气隔离和散热器安装时必须考虑此连接。

4.3 推荐PCB焊盘布局

提供了引脚表面贴装的建议焊盘布局及尺寸。此布局可确保形成良好的焊点并提供机械稳定性。建议在安装孔周围留有足够的铜箔面积，以便将热量传导至PCB或外部散热器。

5. 焊接与组装指南

虽然本规格书未提供具体的回流焊温度曲线，但适用于TO-247封装功率半导体器件的标准操作规范。

• 安装扭矩：推荐安装螺丝的扭矩为8.8 Nm。适当的扭矩可确保封装安装片与散热器之间良好的热接触，同时不会损坏封装。
• 热界面材料：必须在器件安装片与散热器之间涂抹薄层导热硅脂或使用导热垫，以填充微观气隙并最小化热阻。
• 电气隔离：如果散热器电位与阴极不同，则必须在器件安装片与散热器之间使用导热但电绝缘的垫片。安装硬件也必须绝缘。
• 引脚成型：如需弯曲引脚，应小心操作，避免对密封处或内部连接施加应力。弯曲点应距封装本体3mm以上。
• 存储条件：器件应存储在干燥、防静电的环境中，温度范围为-55°C至+175°C。

6. 应用建议

6.1 典型应用电路

• 功率因数校正：用作连续导通模式或临界导通模式PFC级的升压二极管。其快速开关和低电容电荷特性支持更高开关频率，从而减小磁性元件尺寸。
• 光伏逆变器：用于光伏逆变器的升压级以及H桥或三相逆变器输出级，作为续流或钳位二极管。
• 不间断电源：用于整流器/充电器和逆变器部分，以提高效率和功率密度。
• 电机驱动：作为驱动交流电机的逆变桥中的续流二极管，可降低开关损耗并允许更高的PWM频率，从而降低电机噪声。
• 数据中心电源：应用于对峰值效率有要求的服务器电源和通信整流器中。

6.2 设计注意事项

• 缓冲电路：由于开关速度极快且恢复特性优异，可能无需缓冲电路来控制反向恢复引起的电压过冲。然而，仍可能需要缓冲电路来抑制由电路布局电感和器件电容引起的寄生振荡。
• 栅极驱动注意事项：当与快速开关的碳化硅或氮化镓MOSFET配合使用时，必须特别注意栅极驱动回路电感，以最小化振铃并确保干净的开关转换，从而充分发挥二极管速度优势。
• 并联运行：正向电压的正温度系数有利于并联配置下的电流均流。然而，仍需注意布局对称性和匹配的散热，以获得最佳性能。
• 散热器尺寸选择：使用最大功耗公式：PD = / RθJC。根据最坏情况下的环境温度和所选散热器的热阻，确定最大允许壳温。

7. 技术对比与优势

与标准硅快恢复二极管甚至碳化硅MOSFET体二极管相比，这款碳化硅肖特基二极管具有显著优势：

• 对比硅快恢复二极管：最显著的差异是无反向恢复电荷。硅快恢复二极管具有可观的反向恢复电荷，会在关断时产生高电流尖峰，导致显著的开关损耗、二极管自发热和电磁干扰。碳化硅肖特基二极管消除了这一问题，从而实现更高频率、更高效率和更简单的电磁干扰滤波。
• 对比碳化硅MOSFET体二极管：虽然碳化硅MOSFET的体二极管也由碳化硅制成，但它是PN结，其反向恢复特性比专用的肖特基二极管差。在硬开关应用中，使用独立的碳化硅肖特基二极管作为续流二极管通常能实现更低的总损耗。
• 系统级优势：开关和导通损耗的降低可实现：

  1. 更高的开关频率，从而减小无源元件尺寸。

  2. 减小散热器尺寸和成本，或在相同热设计下提高输出功率。

  3. 提高系统效率，特别是在轻载时，这对节能标准至关重要。

8. 常见问题解答

8.1 "基本无开关损耗"是什么意思？

指的是可忽略不计的反向恢复损耗。虽然仍存在容性开关损耗和导通损耗，但硅二极管中存在的大反向恢复损耗几乎被消除。这使得开关损耗主要由电容决定，而后者要小得多。

8.2 为什么正向电压的正温度系数是有益的？

在并联运行时，如果一个二极管开始承载更多电流并发热，其正向电压会略微增加。这会导致电流重新分配到温度较低、正向电压较低的并联器件上，形成自然的平衡效应，防止单个器件过热。

8.3 能否在现有设计中直接替换标准硅二极管？

未经分析不能直接替换。虽然引脚可能兼容，但更快的开关速度可能激发寄生电路元件，导致电压过冲和振铃。相关开关的栅极驱动可能需要调整。此外，只有在电路针对更高频率运行进行优化时，才能充分发挥其优势。

8.4 如何计算此二极管的功率损耗？

总功率损耗是导通损耗和开关损耗之和：

P_导通 = VF * IF * 占空比

P_开关 = * f_sw其中f_sw是开关频率。反向恢复损耗可忽略不计，可以省略。

9. 实际设计案例分析

场景：

为服务器电源设计一个3kW、80kHz的升压PFC级。挑战：

使用硅快恢复二极管在80kHz下导致过高的开关损耗和二极管发热，限制了效率。解决方案：

用这款碳化硅肖特基二极管替换硅快恢复二极管。结果分析：

损耗降低：

1. 与反向恢复电荷相关的损耗被消除。剩余的容性开关损耗是可管理的。热性能改善：

2. 二极管结温下降超过30°C，从而可以使用更小的散热器或提高可靠性。系统影响：

3. 整体PFC级效率提高了约0.7%，有助于满足钛金能效标准。二极管发热的减少也降低了附近元件的环境温度。10. 工作原理

肖特基二极管由金属-半导体结形成，不同于标准二极管的P-N半导体结。在碳化硅肖特基二极管中，金属沉积在宽带隙碳化硅半导体上。碳化硅的宽带隙允许在更薄的漂移区实现更高的击穿电压，从而降低导通电阻。肖特基势垒在相同电流密度下比PN结具有更低的正向压降。关键的是，开关动作由多数载流子控制，因此在关断时没有少数载流子存储电荷需要移除。这是其无反向恢复的根本原因。

11. 技术趋势

碳化硅功率器件是现代高效率、高功率密度电子产品的关键使能技术。趋势是面向更高电压等级和更低比导通电阻，同时通过更大晶圆直径和更高制造良率来降低每安培成本。集成是另一个趋势，开发包含多个碳化硅MOSFET和肖特基二极管的优化拓扑模块。本规格书描述的器件代表了这一不断发展的领域中成熟且广泛采用的组件。

Silicon Carbide power devices are a key enabling technology for modern high-efficiency, high-power-density electronics. The trend is towards higher voltage ratings (1.2kV, 1.7kV, 3.3kV) for applications like electric vehicle traction inverters and industrial motor drives, and lower specific on-resistance (Rds(on)*Area) for reduced conduction losses. Concurrently, there is a drive to reduce the cost per amp of SiC devices through larger wafer diameters (transitioning from 150mm to 200mm) and improved manufacturing yields. Integration is another trend, with the development of modules containing multiple SiC MOSFETs and Schottky diodes in optimized topologies (e.g., half-bridge, boost). The device described in this datasheet represents a mature and widely adopted component within this evolving landscape.
