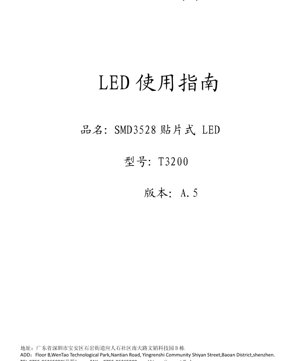

SMD3528 LED贴片灯珠操作指南 - 尺寸3.5x2.8mm - 中文技术文档

1. 产品概述

SMD3528是一款专为高密度PCB应用设计的表面贴装LED元件。其紧凑的3.5mm x 2.8mm尺寸使其非常适合空间受限的背光、指示灯和通用照明应用。该元件的主要优势在于其坚固的硅胶封装，提供了良好的光学性能。然而，这一特性也要求采取细致的操作流程，以防止对脆弱的内部结构（包括金线键合和LED芯片）造成损坏。

2. SMD3528产品操作注意事项

操作不当是导致SMD3528 LED失效的主要原因。其硅胶封装材料相对柔软，容易因物理压力而受损。

2.1 手工操作

强烈不建议直接用手指操作LED。皮肤接触带来的汗水和油脂会污染硅胶透镜表面，导致光学性能下降和光输出减少。此外，用手指施加压力可能会压碎硅胶，可能导致内部金线键合断裂或损坏LED芯片本身，从而造成立即失效（LED不亮）。

2.2 镊子操作

使用标准镊子夹取LED本体也存在问题。尖锐的镊子尖端很容易刺穿或使柔软的硅胶变形，造成与手工操作相同的内部损伤。此外，金属镊子可能会划伤透镜表面，改变光的发射模式和角度。

2.3 真空吸嘴拾放操作

使用真空吸嘴进行自动化组装是推荐的方法。然而，关键在于真空吸嘴尖端的直径必须大于LED封装的内腔直径。吸嘴过小会直接压入硅胶中，形成集中的压力点，可能切断键合金线或压碎芯片。

2.4 焊接后处理

在回流焊接过程之后，必须小心处理包含SMD3528 LED的PCB。将电路板直接堆叠在一起会对LED的穹顶施加压力。这种压力可能导致机械应力，从而引发潜在缺陷或立即失效。堆叠组件时，应在LED元件上方保持至少2厘米的垂直间隙。不应将气泡膜直接放置在LED上，因为气泡产生的压力也可能造成损坏。

3. 湿敏等级、存储与烘烤

SMD3528 LED被归类为湿敏器件。吸收的湿气在高温回流焊接过程中会迅速汽化，导致内部分层、开裂或“爆米花”现象，从而引发失效。

3.1 湿敏等级

本产品符合IPC/JEDEC J-STD-020C标准关于塑料集成电路的湿气/回流敏感性分级。用户必须参考产品包装或数据手册上提供的具体MSL等级。

3.2 存储条件

• 未开封包装：存储在温度5°C至30°C、相对湿度低于85%的环境中。
• 已开封包装：元件必须存储在干燥环境中。推荐条件是温度5°C至30°C，相对湿度低于60%。为获得开封后的最佳保护，建议将元件存放在带有干燥剂的密封容器中，或存放在充氮干燥柜中。

3.3 车间寿命

一旦打开原装的防潮袋，如果存储环境未受控（例如，不在干燥柜中），元件应在12小时内使用。开封后必须立即检查袋内的湿度指示卡，以确认内部湿度未超过安全水平。

3.4 烘烤要求与步骤

在以下情况下需要进行烘烤以去除吸收的湿气：

1. 元件已从原装真空密封包装中取出，并在环境空气中暴露时间超过了规定的车间寿命。
2. 湿度指示卡显示湿度水平已超标。

已经过回流焊接的元件无需烘烤。

烘烤步骤：

1. 元件可在原装卷带上进行烘烤。
2. 在60°C（±5°C）温度下烘烤24小时。
3. 切勿超过60°C，因为更高的温度可能会损坏LED封装或材料。
4. 烘烤后，元件必须在一小时内进行回流焊接，或立即放回干燥存储环境（相对湿度<20%）。

4. 焊接与清洗指南

4.1 回流焊接

回流焊接过程后，应让LED自然冷却至室温，然后再进行后续处理或清洗。检查焊点的一致性。焊料应呈现完整的回流曲线，从PCB侧面观察时，应具有光滑、光亮的外观和最小的空洞。

4.2 焊接后清洗

建议在焊接后清洗PCB以去除助焊剂残留。

• 推荐方法：使用水溶性助焊剂，并用去离子水或指定的水性清洗剂清洗，然后干燥。必要时也可使用异丙醇。
• 不推荐/禁止方法：
  • 切勿使用超声波清洗。高频振动可能导致LED芯片或键合金线产生微裂纹。
  • 切勿用普通水清洗组装好的PCB，因为难以完全干燥，可能导致元件引脚氧化。
  • 避免使用强有机溶剂，如丙酮、甲苯或油漆稀释剂。这些化学品会侵蚀并降解硅胶透镜材料，导致雾化、开裂或溶解。
  • 切勿使用未指定的化学清洗剂。

如果必须进行水洗，整个PCB组件必须彻底干燥，可能需要进行低温烘烤（例如60°C）以去除所有湿气，然后才能进行后续处理或使用。

5. 静电放电防护

LED是半导体器件，极易受到静电放电的损坏。白色、绿色、蓝色和紫色LED由于其半导体材料成分，对静电尤为敏感。

5.1 静电来源

静电可通过多种方式产生：

• 摩擦：不同材料（如塑料托盘、衣物、包装）的接触和分离。
• 感应：带电物体靠近导电表面会感应出电荷。

5.2 防护措施

在处理区域实施全面的静电控制程序至关重要：

• 使用带有导电垫的接地工作站。
• 所有人员必须佩戴正确接地的腕带。
• 使用导电容器、托盘和袋子进行元件的存储和运输。
• 尽可能将环境湿度控制在40%RH以上，因为较高的湿度可以减少静电荷积累。
• 仅在指定的防静电安全工作区操作元件。

6. 热管理注意事项

虽然提供的文档摘录未详述具体的热阻值，但有效的热管理对于LED的性能和寿命至关重要。SMD3528封装主要通过其焊盘将热量散发到PCB中。

6.1 用于散热的PCB设计

为最大化使用寿命并保持稳定的光输出：

• 使用具有足够导热性的PCB。对于高功率或高密度应用，强烈推荐使用金属基板或具有厚铜层的电路板。
• 设计PCB焊盘时，应采用连接到大面积铜区域或专用散热过孔的热焊盘，以将热量传递到内层或背面散热器。
• 确保焊点完整性高，因为焊料是LED与电路板之间的主要热界面。

6.2 温度影响

高结温会导致：

• 光通量衰减加速（光输出随时间减少）。
• 色偏，尤其是白光LED。
• 运行寿命缩短。
• 正向电压升高。

设计人员应参考产品的具体数据手册，了解降额曲线和最高结温额定值。

7. 3528系列回流焊接温度曲线特性

标准的无铅回流温度曲线通常适用。需要控制的关键参数包括：

• 预热/升温区：采用平缓的升温速率（通常为1-3°C/秒），以最小化热冲击。
• 恒温区：使整个组件和元件达到均匀温度，并激活助焊剂。
• 回流区：峰值温度必须足够高以确保焊料充分熔化，但不得超过LED封装的最大耐温（请查阅数据手册，通常在260°C左右持续几秒）。
• 冷却区：受控的冷却阶段有助于形成可靠的焊点。

使用实际的PCB和元件对回流焊炉进行温度曲线测试至关重要，以确保LED不会经历超出其规格的温度。

8. 应用说明与设计考量

8.1 典型应用

SMD3528广泛应用于：

• LCD显示屏背光单元。
• 建筑装饰照明。
• 汽车内饰照明。
• 消费电子产品状态指示灯。
• 标牌和装饰照明。

8.2 电路设计

务必使用恒流源驱动LED，而非恒压源。使用电压源时，必须配备限流电阻。必须严格遵守数据手册中规定的正向电流，以防止过热和快速老化。

8.3 光学设计

硅胶透镜提供典型的视角。对于特定的光束图案，可能需要二次光学元件（反射器、扩散片或外部透镜）。避免二次光学元件与LED穹顶发生机械接触，以防止应力。

9. 失效分析与故障排除

常见的失效模式及其可能的原因包括：

• LED不亮：通常由静电损伤、机械应力（操作、堆叠）导致的键合金线断裂或芯片破裂引起。
• 光输出减弱：可能由硅胶透镜污染、结温过高或焊点失效导致散热不良引起。
• 间歇性工作：可能表明存在焊点裂纹、导致间歇性接触的键合金线损伤，或静电引起的潜在损伤。
• 色偏：主要由长时间高温运行、驱动电流超出规格或荧光粉（在白光LED中）退化引起。

遵循本文档中的操作、存储、焊接和设计指南是最有效的预防措施。
