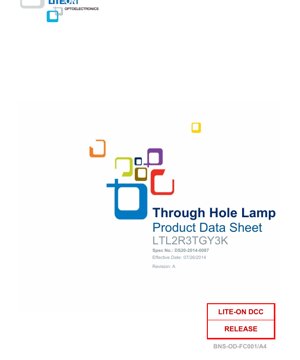

LTL2R3TGY3K 5mm圆形绿色直插式LED规格书 - T-1 3/4封装 - 最大3.3V - 105mW - 主波长530nm - 中文技术文档

1. 产品概述

本文档详细说明了一款5mm圆形直插式LED灯的技术规格。这款流行的T-1 3/4封装设计具有平滑、均匀的辐射模式，适用于需要清晰、一致照明的应用场景。该器件采用先进的InGaN技术，可产生典型主波长为530nm的绿光，并封装在透明环氧树脂中。

1.1 核心优势与目标市场

该LED的主要优势包括高发光强度输出，从而实现高发光效率和更低的功耗，有助于节能。其封装具有优异的防潮性能，并含有紫外线抑制剂，使其在室内和严苛的户外环境中都能保持稳定可靠。主要目标应用领域包括全彩广告牌、大型看板、视频信息屏、交通标志和公交车载标识等对可靠性和亮度要求极高的场景。

2. 技术参数：深度客观解读

2.1 绝对最大额定值

该器件在环境温度（TA）为25°C时，最大功耗额定值为105mW。最大连续正向直流电流（DC）为30mA。对于脉冲工作模式，在特定条件下（占空比≤1/10，脉冲宽度≤10ms），允许的峰值正向电流为100mA。工作温度范围为-30°C至+85°C，存储温度范围更宽，为-40°C至+100°C。正向电流从30°C以上开始，需按0.45 mA/°C的线性降额因子进行降额。最大反向电压为5V，但该器件并非为反向工作而设计。

2.2 电气与光学特性

在标准测试条件TA=25°C、IF=20mA下，发光强度（Iv）范围从最低7800 mcd到典型最大值16000 mcd，测试容差为±15%。正向电压（VF）范围为2.8V至3.3V。视角（2θ1/2）定义为光强降至轴向值一半时的离轴角度，典型值为30°，测量容差为±2°。峰值发射波长（λP）典型值为531nm，而主波长（λd）范围为525nm至532nm。光谱线半宽（Δλ）典型值为35nm。在VR=5V时，反向电流（IR）最大为50μA。

3. 分档系统规格

为确保应用的一致性，本产品根据三个关键参数进行分类。

3.1 发光强度分档

发光强度分为三档（A、B、C），在IF=20mA下的最小和最大值分别为：A档（7800-9600 mcd）、B档（9600-12500 mcd）和C档（12500-16000 mcd）。每档限值的容差为±15%。

3.2 主波长分档

主波长分为三组（G1、G2、G3）：G1（525-527 nm）、G2（527-530 nm）和G3（530-532 nm）。每档限值的容差为±1nm。

3.3 正向电压分档

正向电压以0.1V为步长分为五档（1至5）：1档（2.8-2.9V）、2档（2.9-3.0V）、3档（3.0-3.1V）、4档（3.1-3.2V）和5档（3.2-3.3V）。每档限值的容差为±0.07V。

4. 性能曲线分析

规格书引用了在25°C环境温度下测得的典型电气和光学特性曲线。这些曲线直观地展示了关键参数之间的关系，为设计人员深入了解器件在不同条件下的行为提供了依据。虽然提供的文本未详述具体图表，但此类曲线通常包括正向电流与正向电压关系曲线（I-V曲线）、相对发光强度与正向电流关系曲线、相对发光强度与环境温度关系曲线以及光谱分布图。分析这些曲线对于预测实际应用中的性能至关重要，尤其是在热管理和驱动电流选择方面。

5. 机械与封装信息

5.1 外形尺寸

该器件符合流行的T-1 3/4（5mm）圆形灯珠外形。关键尺寸说明包括：所有尺寸单位为毫米（括号内为英寸）；除非另有说明，标准公差为±0.25mm（.010\"）；凸缘下方树脂最大凸出量为1.0mm（.04\"）；引脚间距在引脚伸出封装处测量。设计人员必须参考详细的尺寸图纸进行精确布局和焊盘设计。

5.2 极性识别与引脚成型

极性通过引脚配置指示（通常较长的引脚为阳极）。在组装过程中，引脚必须在距离LED透镜基座至少3mm处弯曲。不得使用引线框架的基座作为支点。引脚成型必须在常温下进行，并在焊接工序之前完成，以防止对环氧树脂封装造成机械应力。

6. 焊接与组装指南

6.1 焊接参数与工艺

焊点与透镜基座之间必须保持最小间距：电烙铁焊接为3mm，波峰焊为2mm。必须避免将透镜浸入焊料中。推荐条件如下：电烙铁焊接：最高350°C，最长3秒（仅限一次）。波峰焊：预热最高100°C，最长60秒；焊波最高260°C，最长5秒。红外回流焊不适用于此类直插式LED。过高的温度或时间可能导致透镜变形或灾难性故障。

6.2 存储与清洁

存储环境温度不应超过30°C，相对湿度不应超过70%。从原包装中取出的LED应在三个月内使用。如需长期存储，请使用带干燥剂的密封容器或氮气环境。清洁时，请使用异丙醇等醇基溶剂。

7. 包装与订购信息

标准包装规格为每防静电包装袋装500、200或100片。每内盒放置十个包装袋，总计5,000片。每外箱装八个内盒，即每外箱总计40,000片。在每个运输批次中，只有最后一个包装可能不是满包。发光强度、主波长和正向电压的分档分类代码均标注在每个包装袋上，以便追溯。

8. 应用建议与设计考量

8.1 典型应用场景

该LED非常适合室内外标识应用，包括全彩广告牌、大型看板、视频信息屏、交通标志和公交车载标识。其高亮度和环境耐受性使其成为需要高可见度和长期可靠性的应用的理想选择。

8.2 驱动电路设计

LED是电流驱动器件。为确保多个LED并联连接时的亮度均匀性，强烈建议为每个LED串联一个限流电阻（电路A）。不建议在没有独立串联电阻的情况下并联驱动多个LED（电路B），因为单个LED的正向电压（I-V）特性差异会导致电流分配不均，从而造成亮度不均。

8.3 静电放电（ESD）防护

静电或电源浪涌可能损坏LED。预防措施包括：操作时佩戴导电腕带或防静电手套；确保所有设备、仪器和工作台面正确接地；在工作区域使用离子风机中和静电荷。

9. 技术对比与差异化

与标准5mm LED相比，该器件提供更高的典型发光强度（高达16000 mcd），这意味着在标识应用中具有更高的效率和潜在的节能效果。环氧树脂配方中包含特定的紫外线抑制剂和增强的防潮性能，使其在户外和恶劣环境应用中相比基础商用级LED更具竞争优势。详细的三维分档系统（强度、波长、电压）允许在阵列应用中进行更严格的颜色和亮度匹配，这对于高质量视频和信息显示至关重要。

10. 基于技术参数的常见问题解答

问：峰值波长和主波长有什么区别？

答：峰值波长（λP）是发射光谱强度达到最大值时的波长（此处典型值为531nm）。主波长（λd）源自CIE色度图，代表最能定义光感知颜色的单一波长（此处为525-532nm）。主波长对于颜色规格更为相关。

问：我可以连续以30mA驱动此LED吗？

答：可以，30mA是在25°C下的最大额定连续直流正向电流。然而，为了确保长期可靠运行，尤其是在较高的环境温度下，建议在此最大值以下运行，并应用指定的降额因子（30°C以上为0.45 mA/°C）。

问：为什么并联时每个LED都需要串联电阻？

答：LED的正向电压（Vf）存在自然差异（如分档表所示）。当并联连接到公共电压源时，如果没有串联电阻来限制电流，Vf稍低的LED将比Vf较高的LED吸收不成比例地更多的电流。这会导致亮度不均，并可能使Vf较低的LED承受过大的应力。串联电阻充当每个独立器件的简单电流调节器。

11. 实际设计与使用案例

案例：设计高可见度交通警示标志。设计人员需要创建一个太阳能供电、闪烁的“前方施工”标志。使用此LED时，他们会选择来自相同发光强度档（例如C档）和主波长档（例如G2档）的LED，以确保整个标志的亮度和颜色均匀。他们将使用微控制器设计驱动电路以生成闪烁模式，每个LED（或小串联串）都有其自己的限流电阻，该电阻根据电源电压（例如，电池的12V）和LED的正向电压档（例如，3档，Vf ~3.05V）计算得出。高发光强度确保标志在日光下清晰可见，而抗紫外线、防潮的封装则保证了在户外环境中的长久寿命。仔细的PCB布局将保持距离LED本体至少3mm的引脚弯曲和焊接间距。

12. 原理介绍

该器件是一种发光二极管（LED）。其工作原理基于半导体材料中的电致发光现象。当在p-n结上施加正向电压时，来自n型区域的电子与来自p型区域的空穴复合，以光子（光）的形式释放能量。此处使用的特定半导体材料是氮化铟镓（InGaN），其被设计用于发射可见光谱绿光区域（约530nm）的光子。透明环氧树脂封装用于保护半导体芯片，作为透镜将光输出塑造成30°的视角，并为引脚提供机械支撑。

13. 发展趋势

此类直插式指示LED的发展趋势持续朝着更高的发光效率（每瓦电输入产生更多光输出）迈进，从而实现更亮显示和更低能耗。同时，也注重提高颜色一致性，并扩展分档选项，以满足全彩应用中的精确颜色匹配需求。尽管表面贴装器件（SMD）技术因小型化需求主导着新设计，但直插式LED对于需要坚固机械安装、易于手动原型制作以及较大封装中高单点亮度的应用仍然至关重要。集成更坚固的材料以增强极端环境耐受性也是一个持续发展的领域。
