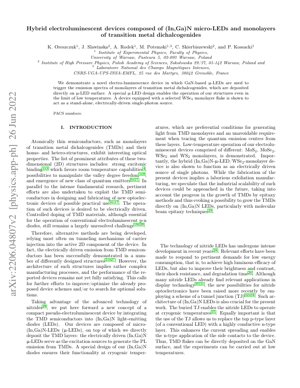

混合电致发光器件：结合TMD单层材料的(In,Ga)N微米LED

1. 引言与概述

本工作提出了一种新颖的混合电致发光器件架构，该架构将原子级薄的半导体材料——特别是过渡金属硫族化合物（TMDs）单层，如MoS₂、MoSe₂、WSe₂和WS₂——与成熟的(In,Ga)N微米发光二极管（µ-LED）技术相结合。其核心创新在于，将电驱动的µ-LED并非用作最终的光发射器，而是作为一个局域化的激发源，用于激发其上覆盖的TMD单层产生光致发光（PL）。这种方法绕过了向二维材料直接注入电载流子的重大挑战，而这一挑战正是传统基于TMD的电致发光器件的主要瓶颈。

该器件专门设计用于在低温下工作，这是获取和稳定TMD量子光学特性（如局域缺陷的单光子发射）的关键要求。作者证明，集成WSe₂单层的器件可作为一个紧凑的、电驱动的单光子源，突显了其在量子信息技术中的潜力。

2. 器件架构与制备

混合器件的性能取决于两个关键技术组件：先进的µ-LED和集成的二维材料。

2.1 (In,Ga)N微米LED设计

器件的基础是一个基于(In,Ga)N的µ-LED，其特点是采用了埋入式隧道结（TJ）。这种架构至关重要，原因如下：

低温工作： 用高导电性的n型层取代了标准的顶部p型层（后者在低温下会因载流子冻结而失效），从而使器件能够在低至液氦温度下高效工作。
电流扩展与接触： 高导电性的n型顶层改善了横向电流分布。电接触点位于台面的侧面，使得顶面保持洁净，便于TMD材料的沉积。
表面可及性： 提供了一个洁净、平整的GaN表面，用于TMD薄片的直接机械剥离和转移。

2.2 TMD单层材料集成

通过从块体晶体机械剥离并确定性转移的方法，将各种TMD（MoS₂、MoSe₂、WSe₂、WS₂）单层制备并转移到µ-LED台面的有源区上。目前的制备工艺是基于手动剥离的，这限制了可扩展性，但允许进行高质量的材料选择。

3. 工作原理与物理机制

3.1 激发机制

该器件基于电驱动光激发原理工作。当对µ-LED施加正向偏压时，它会发射光（通常在蓝光/紫外光范围，具体取决于In含量）。该发射光被上方的TMD单层吸收，激发出电子-空穴对，随后这些电子-空穴对通过辐射复合，发射出具有TMD材料特征的光（例如，WSe₂的近红外光）。该过程可以用混合系统的外量子效率（EQE）来描述：

$\eta_{hybrid} = \eta_{IQE}(\mu\text{-LED}) \times \eta_{extraction}(\mu\text{-LED}) \times \alpha_{TMD} \times \eta_{IQE}(TMD) \times \eta_{extraction}(TMD)$

其中，$\eta_{IQE}$是内量子效率，$\eta_{extraction}$是光提取效率，$\alpha_{TMD}$是TMD单层在µ-LED发射波长处的吸收系数。

3.2 低温工作特性

在低至4K的温度下工作至关重要。对于µ-LED，隧道结设计防止了性能下降。对于TMD，低温可以：

通过减少声子展宽来锐化激子谱线。
增加激子结合能，稳定激子。
激活并隔离作为单光子源的量子发射体（例如，WSe₂中的缺陷），其特征是在二阶相关测量中出现反聚束现象：$g^{(2)}(0) < 0.5$。

4. 实验结果与性能

4.1 电致发光光谱

论文展示了该器件与多种TMD材料成功工作的结果。当向µ-LED注入电流时，可以观察到来自TMD单层的特征PL发射。例如，WSe₂单层在约1.65 eV（750 nm波长）处显示出尖锐的发射谱线。这种TMD发射的强度随µ-LED注入电流的增加而增加，证实了混合激发机制。

图表描述（概念性）： 一个双轴图将显示：（左Y轴）µ-LED电致发光强度（蓝色曲线）在约3.1 eV（400 nm）处达到峰值。（右Y轴）TMD单层光致发光强度（红色曲线）在其特征激子能量处（例如，WSe₂的约1.65 eV）达到峰值。两种强度都随X轴上的施加电流/电压增加而增加。

4.2 单光子发射

关键结果是利用WSe₂单层演示了一个独立的、电驱动的单光子源。在低温下，WSe₂光谱中特定的与缺陷相关的发射谱线表现出量子行为。对这些谱线进行汉伯里-布朗和特维斯（HBT）干涉测量，将显示出强烈的光子反聚束现象，表现为二阶相关函数在零时间延迟处出现凹陷：$g^{(2)}(\tau=0) < 0.5$，这证实了仅通过向µ-LED输入电信号所触发的发射具有非经典的、单光子的性质。

5. 技术分析与框架

分析框架示例（非代码）： 为了评估此类混合器件的性能和可扩展性，我们可以应用一个针对量子光源修改的技术成熟度（TRL）框架：

TRL 3-4（概念验证）： 本文处于此阶段。它验证了核心物理原理——TMD发射的电触发和单光子生成——在实验室环境中使用剥离材料。
关键指标验证： 该框架要求量化：单光子纯度（$g^{(2)}(0)$）、发射速率（每秒计数）、时间稳定性以及工作温度。本工作将$g^{(2)}(0)<0.5$确立为一个关键基准。
迈向TRL 5-6的路径： 下一步涉及用TMD在µ-LED上的直接外延生长（如作者所建议）取代剥离工艺，从而实现晶圆级加工。同时，设计必须改进µ-LED泵浦与TMD发射体之间的耦合效率，可能通过使用光子结构来实现。

6. 核心见解、逻辑脉络、优势与不足、可行建议

核心见解： 这不仅仅是另一篇关于混合器件的论文；它是一个巧妙的系统级“变通方案”。作者没有去挑战二维材料尚不成熟的掺杂和电接触技术——这场斗争已使进展停滞多年——而是完全绕过了它。他们利用氮化物LED的工业成熟度，将其作为“光子电池”来光学泵浦二维材料，从而在一个完全电可寻址的封装中释放其量子光学特性。真正的巧妙之处在于隧道结设计，它使得这一“变通方案”能够在低温下工作，而低温正是固态量子现象的原生环境。

逻辑脉络： 逻辑无懈可击：1）问题：TMD具有优异的光学特性，但难以电驱动。2）解决方案：使用一种极易电驱动的东西——µ-LED——来泵浦它们。3）约束条件：需要它在4K下工作以用于量子光学。4）工程设计：用隧道结重新设计µ-LED，使其能在4K下工作。5）验证：证明它对多种TMD有效，并且关键的是，能从WSe₂产生单光子。这是应用物理学问题解决的完美范例。

优势与不足：

优势： 概念优雅且实用。低温工作是一项重要的技术成就，大多数混合发光器件都忽略了这一点。演示电泵浦单光子源是一个具有高影响力的成果，与量子技术路线图有明确的相关性。
不足： 坦率地说：制备工艺是“手工作坊式”的。机械剥离和手动转移对于任何实际应用来说都是不可行的。论文对实用光源的关键性能指标保持沉默：光子发射速率、稳定性（闪烁）以及器件间的光谱均匀性。光学泵浦步骤的效率可能非常低，浪费了µ-LED的大部分功率。

可行建议： 对于研究人员：隧道结µ-LED是一个现成的平台。停止构建复杂的TMD电极，开始将你的二维材料沉积在这些平台上。对于工程师：前进的道路非常清晰——用外延生长取代剥离。论文提到了分子束外延（MBE）；TMD的金属有机化学气相沉积（MOCVD）也在快速发展。第一个在氮化物LED晶圆上演示WSe₂直接、晶圆级生长的团队将超越这项工作。对于投资者：关注那些连接氮化物和二维材料的公司（例如，将二维材料初创公司与LED制造商整合）。与试图构建纯二维电驱动器件相比，这种混合方法是实现量子光源的更近期的路径。

7. 未来应用与发展

潜在应用超出了实验室概念验证的范围：

片上量子光源： 此类混合器件的阵列可以作为可扩展、可寻址的单光子源，用于光子量子计算和量子通信电路，并与经典的氮化物电子器件集成在一起。
波长可设计的微显示器： 通过将蓝色µ-LED阵列与在不同像素上图案化的不同TMD单层（发射红光、绿光、近红外光）相结合，可以设想出具有新颖发射特性的超高分辨率全彩微显示器。
集成传感器： TMD光致发光对局部环境（应变、掺杂、吸附分子）的敏感性，结合通过µ-LED实现的电学读出，可能催生新型紧凑传感器平台。
发展方向： 近期未来在于材料集成。用直接生长（MBE、MOCVD、ALD）取代剥离是首要挑战。后续工作必须专注于提高耦合效率，可能通过纳米光子设计（例如，将TMD嵌入由µ-LED结构本身形成的腔中）以及通过材料工程和珀塞尔增强实现量子发射体的室温工作。

8. 参考文献

Oreszczuk, K. 等人. "由(In,Ga)N微米LED和过渡金属硫族化合物单层组成的混合电致发光器件." 手稿（内容已提供）.
Mak, K. F., & Shan, J. "二维半导体过渡金属硫族化合物的光子学和光电子学." 自然·光子学, 10(4), 216–226 (2016).
He, X., 等人. "用于高速自由空间光通信的微米级发光二极管." IEEE量子电子学精选期刊 (2022).
Aharonovich, I., Englund, D., & Toth, M. "固态单光子发射体." 自然·光子学, 10(10), 631–641 (2016).
Liu, X., 等人. "大面积二维过渡金属硫族化合物单层生长的进展与挑战." 先进材料, 34(48), 2201287 (2022).
美国国家标准与技术研究院（NIST）. "用于量子技术的单光子源." https://www.nist.gov/topics/physics/single-photon-sources-quantum-technologies （作为量子发射体基准的权威来源访问）.
