弱光条件下基于单像素探测器的超高速彩色成像

1. 引言

弱光条件下的超高速成像是生物光子学（例如观察细胞动力学）和微流控等领域面临的关键挑战。传统的像素化传感器（如CCD和CMOS）在帧率和灵敏度之间存在根本性的权衡。高速传感器需要强光照明，而这可能损伤精细样品。本文提出了一种突破性方法，利用单像素成像结合高速RGB LED阵列，在弱光条件下实现了1.4 MHz帧率的视频成像，规避了传统传感器的局限性。

2. 方法与系统设计

核心创新在于将计算鬼成像原理与高速调制光源相结合。

2.1 单像素成像核心原理

单像素成像并不直接对图像进行空间分辨。相反，它使用一系列已知的结构化光图案（例如来自LED阵列）来照射物体。一个单一的、高灵敏度的“桶”探测器（如光电倍增管或单光子雪崩二极管）收集每个图案对应的总反射光或透射光强度。图像是通过这一系列标量测量值和已知图案计算重建出来的。

2.2 RGB LED阵列调制器

关键的使能硬件是一个定制的RGB LED阵列，能够以高达100 MHz的全范围帧率生成结构化照明图案。这取代了速度较慢的空间光调制器，如数字微镜器件，后者通常被限制在几十千赫兹。LED的快速切换允许快速图案投影，直接实现了兆赫兹级的成像速度。

2.3 信号检测与重建

为了在弱光下工作，使用单光子探测器作为桶探测器，提供近乎理想的探测效率。基于计算鬼成像的重建算法，在给定一系列测量值$B_i$和已知图案矩阵$P_i(x, y)$的情况下，求解物体的反射率/透射率矩阵$O(x, y)$：$B_i = \sum_{x,y} P_i(x, y) \cdot O(x, y) + \text{噪声}$。如果测量次数少于像素数量，则可以应用压缩感知等技术。

3. 实验装置与结果

3.1 高速螺旋桨成像

通过对一个高速旋转的螺旋桨进行成像，展示了该系统的能力。1.4 MHz的帧率成功地捕捉到了螺旋桨的运动，没有运动模糊，这在等效弱光场景下使用传统高速相机是无法实现的。这直接、切实地验证了该系统的超高速成像性能。

图表描述（隐含）： 重建图像的时间序列，显示了螺旋桨叶片在连续的微秒级帧中清晰、离散的位置，证明了有效的瞬时分辨率。

3.2 单光子探测器弱光性能

通过集成单光子探测器，系统的灵敏度得到极大提升，使其能够在光子极度匮乏的水平下进行成像。本文将此与光子时间拉伸技术进行了对比，指出虽然光子时间拉伸也使用单像素探测器，但它本质上并不提高灵敏度，因为它只是将空间信息编码到时间中。而鬼成像方法，凭借其桶探测器，在架构上最大限度地收集了光线。

性能摘要

帧率： 1.4 MHz（演示视频）
调制速率： 高达 100 MHz（LED阵列潜力）
探测： 支持单光子灵敏度
彩色能力： 基于RGB LED的彩色成像

4. 技术分析与数学框架

图像重建本质上是一个逆问题。对于$N$次测量和分辨率为$M \times M$像素的图像，该过程可以表述为求解$\mathbf{b} = \mathbf{A}\mathbf{o} + \mathbf{n}$，其中：

$\mathbf{b}$ 是桶探测器测量值的 $N \times 1$ 向量。
$\mathbf{o}$ 是表示扁平化图像的 $M^2 \times 1$ 向量。
$\mathbf{A}$ 是 $N \times M^2$ 测量矩阵，每一行是一个扁平化的照明图案。
$\mathbf{n}$ 代表噪声。

当 $N << M^2$ 时，使用压缩感知算法（例如基于 $L_1$ 范数最小化）：$\hat{\mathbf{o}} = \arg\min_{\mathbf{o}} \|\mathbf{b} - \mathbf{A}\mathbf{o}\|_2^2 + \lambda \|\Psi\mathbf{o}\|_1$，其中 $\Psi$ 是稀疏化变换（例如小波变换），$\lambda$ 是正则化参数。使用RGB阵列将其扩展到彩色成像，通过对红、绿、蓝通道进行独立的测量/调制来实现。

5. 分析框架：核心见解与评述

核心见解： 这项工作不仅仅是速度的渐进式提升；它是对限制CMOS/CCD传感器的半导体物理的一次战略性迂回。通过将空间分辨率（由计算处理）与光收集（由单个优化探测器处理）解耦，作者利用了探测器可以同时实现高速和高灵敏度的领域。真正的天才之处在于选择RGB LED阵列作为空间光调制器。与莱斯大学开创性单像素相机工作中使用的数字微镜器件不同，LED可以在纳秒级速度切换，直接攻击了传统单像素成像的瓶颈。这反映了在其他计算成像领域（如神经辐射场）中看到的范式转变，即将场景表示从直接捕获转移到基于学习的、模型驱动的重建。

逻辑流程与优势： 逻辑无懈可击：1) 将速度-灵敏度权衡确定为核心问题。2) 选择单像素成像，因其架构上的灵敏度优势。3) 确定调制器速度为新的瓶颈。4) 用快速调制器（LED阵列）取代慢速调制器（数字微镜器件）。5) 用经典高速目标（螺旋桨）进行验证。优势显而易见：在弱光下实现兆赫兹级帧率是前所未有的。 使用彩色RGB LED是多光谱成像的一种实用且有效的解决方案，比光谱扫描方法更直接。

缺陷与关键差距： 然而，该论文忽略了一些重大的实际障碍。首先，对已知、重复图案的要求意味着它目前不适合不可预测、非静止的场景，除非与自适应图案生成相结合——这在此速度下是一个重大的计算挑战。其次，虽然桶探测器很灵敏，但总的光子预算仍然受限于光源。对远处微弱、快速移动的物体成像仍然存在问题。第三，对于1.4 MHz的实时、高分辨率视频，重建算法的延迟和计算成本未被提及。这还不是一个“相机”；它是一个很可能需要离线处理的高速成像系统。与受生物视网膜启发的事件相机在高速跟踪方面的鲁棒性相比，这种单像素成像方法更为复杂且依赖于特定场景。

可操作的见解： 对于研究人员和工程师而言，启示有两点。1. 调制器创新是关键： 高速单像素成像的未来在于开发更快、更高分辨率的可编程光源（例如微LED阵列）。2. 算法-硬件协同设计势在必行： 要超越实验室演示，必须投入资源创建专用的专用集成电路或现场可编程门阵列流水线，以实现实时的压缩感知重建，类似于深度学习的硬件演进。该领域应着眼于机器学习加速的重建，类似于人工智能如何改变磁共振成像重建，以应对计算瓶颈。这项工作是一个杰出的概念验证，重新定义了可能性，但要走向商业化或广泛部署的仪器，需要解决它所明确揭示的系统工程挑战。

6. 未来应用与发展方向

生物医学成像： 实时观察细胞内运输、毛细血管血流或体内神经活动，无需光毒性照明。
工业检测： 监测高速制造过程（例如微加工、印刷）或在弱光测试环境中分析材料在应力下的断裂。
科学传感： 在快速、灵敏的像素化阵列昂贵或不可用的光谱范围（例如短波红外、太赫兹）内进行成像。
发展方向：
1. 与机器学习集成，用于自适应图案生成和更快、更鲁棒的图像重建。
2. 开发更高密度和更快的微LED阵列，以提高空间分辨率和图案复杂度。
3. 系统小型化，用于便携式或内窥镜应用。
4. 探索量子增强协议，利用纠缠光子对超越弱光高速成像的经典灵敏度极限。

7. 参考文献

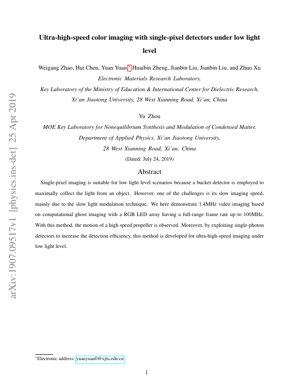

Zhao, W., Chen, H., Yuan, Y., et al. "Ultra-high-speed color imaging with single-pixel detectors under low light level." arXiv:1907.09517 (2019).
Duarte, M. F., et al. "Single-pixel imaging via compressive sampling." IEEE Signal Processing Magazine 25.2 (2008): 83-91. （莱斯大学开创性单像素相机工作）。
Boyd, S., et al. "Distributed optimization and statistical learning via the alternating direction method of multipliers." Foundations and Trends® in Machine learning 3.1 (2011): 1-122. （关于重建算法）。
Mildenhall, B., et al. "NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis." ECCV (2020). （高级计算成像示例）。
Lichtman, J. W., & Conchello, J. A. "Fluorescence microscopy." Nature methods 2.12 (2005): 910-919. （关于弱光生物成像挑战的背景）。
Hamamatsu Photonics. "Single Photon Avalanche Diode (SPAD) Technology." （单光子探测器的商业来源）。
